YOLO v1 :You Only Look Once

论文原文

算法思想

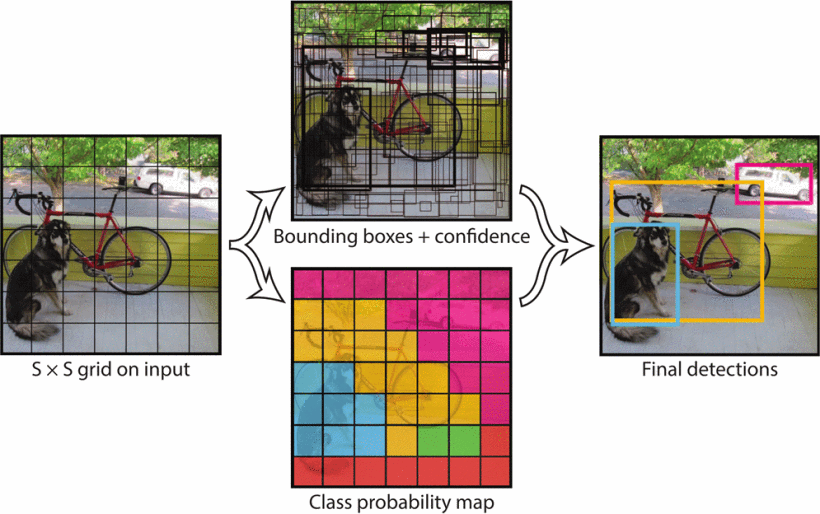

1、划分Gird Cell

将一幅图像分成SxS个网格(grid cell)，如果某个object的中心落在这个网格中，则这个网格就负责预测这个object。

2、Bounding box 预测

每个网格要预测B个bounding box(B取2)，每个bounding box除了要预测位置之外，还要预测一个confidence值。另外每个网格还要预测c个类别的分数。相当于每个bounding box要预测5个值，4个是位置，1个是confidence。

$$confidence = Pr(Object)*IOU_{pred}^{truth}$$

其中$Pr(Object)$如果网格内没有目标则为0，如果有目标为1。

在最终测试预测时，对于每一个目标最终的概率，会将类别分数与confidence相乘

$$Pr(Class_{i}|Object)*Pr(Object)*IOU_{pred}^{truth}=Pr(Class_{i})*IOU_{pred}^{truth}$$

！！！这里要注意的是，虽然一个grid cell预测两个bounding box，但是其实一个grid cel只预测一个类别，对于预测2个bounding box，最终只选择IOU最高的bounding box作为该类别检测的输。当一个格子中包含多个物体，只检测出一个。

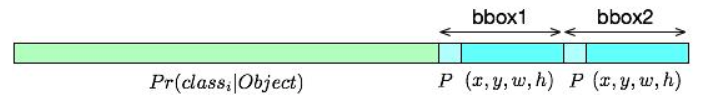

网络最终输出的维度是SxSx(5xB+C)=7x7x(5x2+20)，每个grid cell的输出排列如下图

$x,y$是bounding box中心位置相对于当前格子位置的偏移量，归一化到[0,1]

$w,h$是box的长和宽相对于input的长和宽的比例，归一化到[0,1]

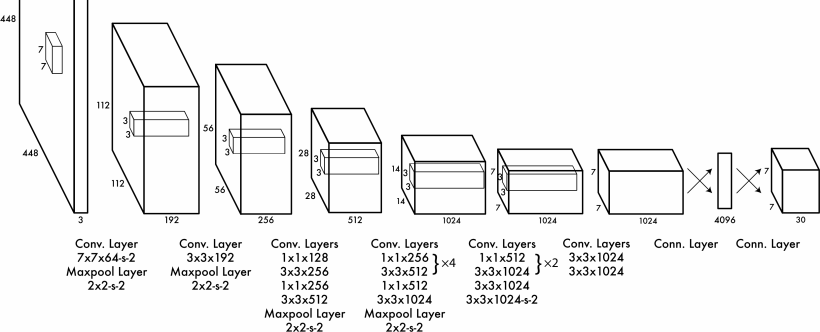

3、网络结构

原文中在 imagenet 分类任务上以一半的分辨率对卷积层进行预训练（224 x 224输入图像），然后将分辨率加倍进行检测。

4、Loss 计算

算法缺陷

1. 对群体性小目标检测很差，由于grid cell的限制。
2. 当目标出现新的尺寸比例或结构，效果会变差。
3. 大多数错误来源于预测位置不准。

SSD: Single Shot Multibox Detector

论文原文

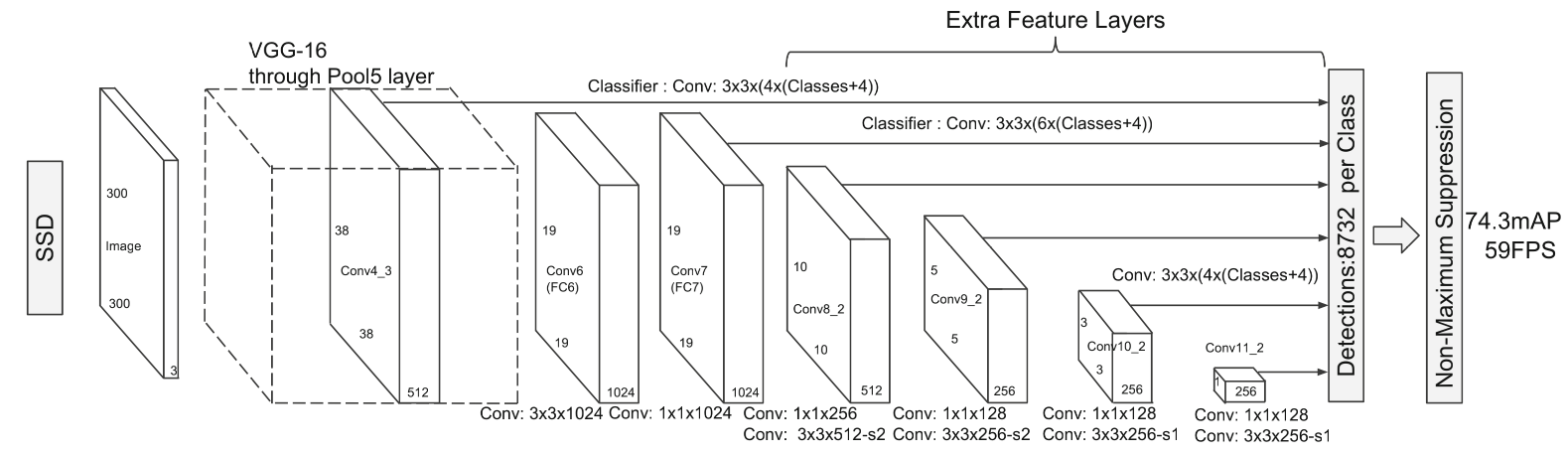

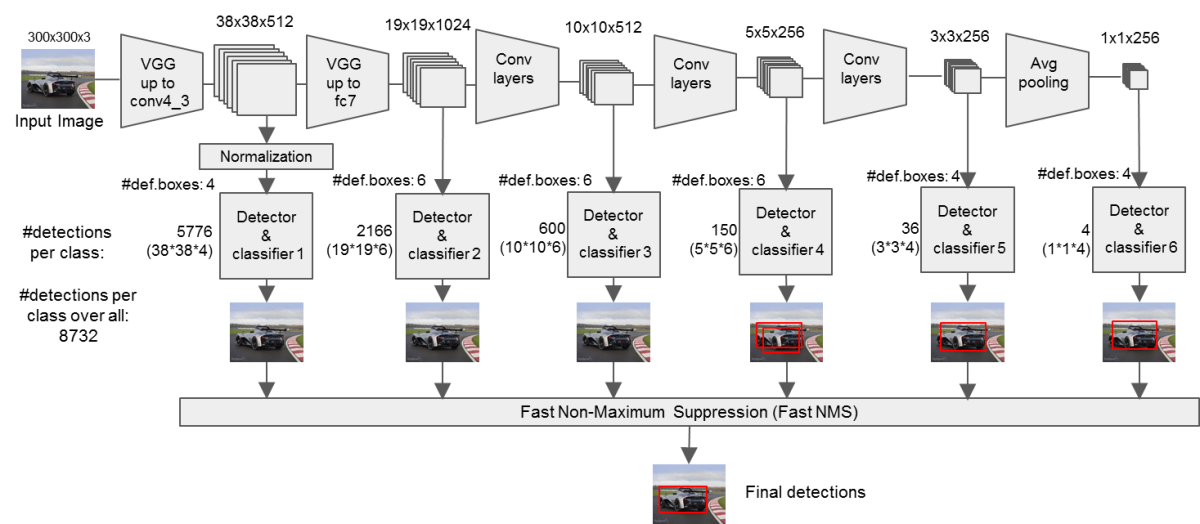

SSD 网络框架

• 输入图像大小为300x300
• 前面使用VGG-16的部分，是从开始到Conv5_3。
• 其中Conv4_3的输出作为预测特征层1
• Conv5_3之后的池化层在VGG16中使用的是2x2-s2（池化核为2x2，步长为2）使特征图宽高减半，在这里使用的是3x3-s1（padding为1），输出的大小保持不变。

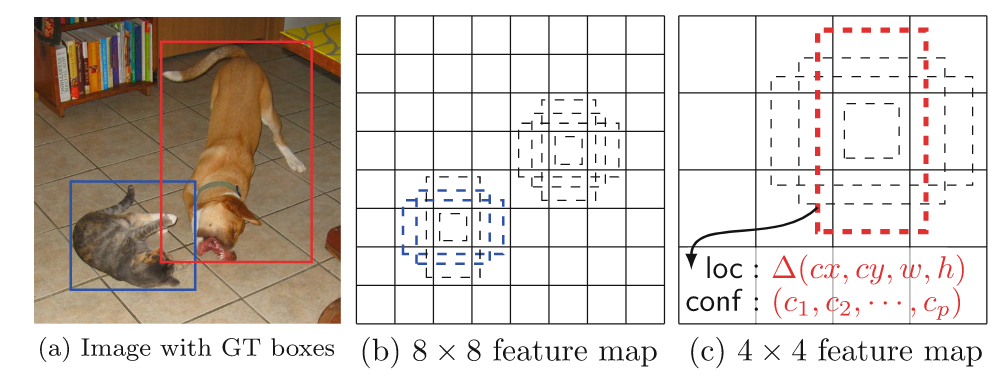

• 小的特征图适合检测大目标，大特征图适合检测小目标，在不同特征图分别匹配不同尺度的目标，提升小目标检测效果。

Default Box 的 Scale 和 aspect

如果使用$m$个特征图来进行预测，每个特征图的默认的scale计算如下：

$$s_{k}=s_{min}+\frac{s_{max}-s_{min}}{m-1}(k-1), k\in[1,m]$$

• 其中对VOC数据集的训练中，$s_{min}=0.2,s_{max}=0.9$，这意味着最低层的scale为0.2，即默认宽高比$1:1$的box像素为300x0.2=60，最高层为300x0.9=270。

• aspect比率：对于使用6个box的有五个$a_{r}\in{1,2,3,\frac{1}{2},\frac{1}{3}}$，对于使用4个box的3个$a_{r}\in{1,2,\frac{1}{2}}$。

• 由此每个框的宽度为：$w_{k}^{a}=s_{k}\sqrt{a_{r}}$，高度为$h_{k}^{a}=s_{k}/\sqrt{a_{r}}$。

• 另外每一个特征图都会添加一个box，scale比本层大一些，比下一层小一些，$s_{k}’=\sqrt{s_{k}s_{k+!}}$，这个box的aspect为$1:1$，由此每个box的是本层scale的5或3个aspect加上1个$s_{k}’$的box

• 对于COCO数据集，目标较小，所以最小的default box的scale使用0.15替代0.2，同时conv4_3的default box的scale为0.07（300x300图像中的21个像素）。具体如下表所示。

Default box总数为8732

Predictor的实现

对于$m\times n$的特征图，使用$3\times 3$的卷积核来生成分类概率分数和边界框回归参数，和fasterRCNN的预测器类似。对于特征图上的每个位置会生成$k$个default box，对每个box计算$c$个类别分数（包括背景）和4个回归参数，也就是$(c+4)k$个卷积核（filter），对于一个$m\times n$的特征图会生成$(c+4)kmn$个输出值。

注意：在Fast—RCNN中边界框回归参数是$4\times c\times k$个，而SSD中是$4\times k$个，是不关注边界框回归参数是关于哪个类别的

损失计算

$$L(x,c,l,g)=\frac{1}{N}(L_{conf}(x,c)+\alpha L_{loc}(x,l,g))$$

其中$N$为匹配到的正样本个数，平衡系数$\alpha$为1

YOLO v2 (YOLO9000)

论文原文

性能改进

在YOLO v1的基础上进行一系列改进来提升性能，改进尝试如下：

Batch Normalization

通过添加BN层，对于训练收敛有很大的帮助，减少了一系列正则化操作。可以在移除Dropout操作后不过拟合。

相比YOLO v1的mAP提升了2%

High Resolution Classifier

采用更高分辨率的分类器，使用448x448的分辨率训练ImageNet，提升了4%mAP。

Convolutional with Anchor Boxes

使用基于Anchor的目标边界框预测。相对于直接预测坐标，使用带有偏移的Anchor边界框预测，可以简化目标边界框预测问题，使得网络更好训练。这里会使mAP有0.3%的轻微下降，但是recall增加了8%，这样的结果可以使模型有更大的提升空间。

Dimension Clusters

使用聚类算法提取anchor boxes的宽高。之前的anchor boxes是基于经验设定的，网络微调anchor box到实际位置的难度较大。这里的做法是对训练集合中标注的边界框进行聚类分析，已找到更好的尺寸。

论文中使用k-means作为聚类算法。聚类算法最重要的是选择如何计算边界框间距离，使用欧氏距离会导致大边界框有更大的误差。由于更加关心IOU所以我们定义计算公式为：

$$distance(box,centroid)=1-IOU(box,centroid)$$

其中centroid是聚类时被选作中心的边框，box就是其它anchor boxes。IOU越大，距离越近。

Direct location prediction

在实验中发现如果不进行限制，anchor boxes可能会出现在图像中的任意点，导致anchor偏离ground truth很远。这里对预测公式进行调整，将预测边界框中心约束在grid cell内：

$$b_{x}=\sigma(t_{x})+c_{x}$$ $$b_{y}=\sigma(t_{y})+c_{y}$$ $$b_{w}=p_{w}e^{t_{w}}$$ $$b_{h}=p_{h}e^{t_{h}}$$ $$Pr(Object)*IOU(b,Object)=\sigma(t_{o})$$

其中，$b_{x},b_{y},b_{w},b_{h}$是预测边界框的中心和宽高。

$\sigma$是sigmoid函数，控制边界框中心在网格内。

$t_{x},t_{y},t_{w},t_{h},t_{o}$是要学习的参数，分别用于预测边框中心和宽高以及置信度

$c_{x},c_{y}$是当前网格左上角到图像左上角的距离。

$p_{w},p_{h}$是先验框bounding box prior或者说是预设的框的宽高

Fine-Frained Features

论文提到YOLO使用13x13的特征图进行大物体预测拥有很好的效果，即细粒度特征（Fine-Frained Features），而相对比较小的物体则一般。这里引入一种passthrough层的方法在特征图上保留一些信息。

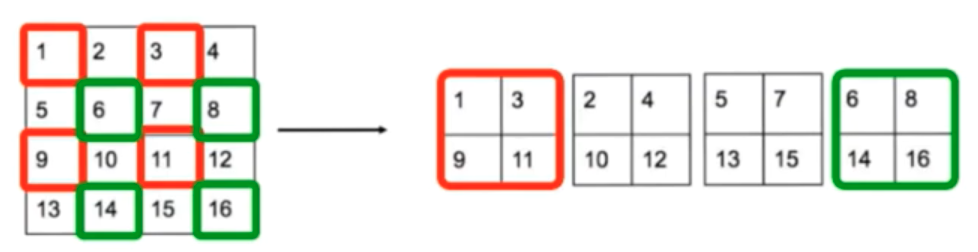

passthough层如下图

passthrough层是将前面更高分辨率的图作为输入，将其连接到后面的低分辨率特征图上，但是为了使特征图大小一致进行拼接，会将channles增加4倍。以416x416分辨率为例，对于26x26x512的特征图，通过passthrough层后转换为13x13x2048的特征图，可以与后面的13x13x1024的特征图进行拼接。

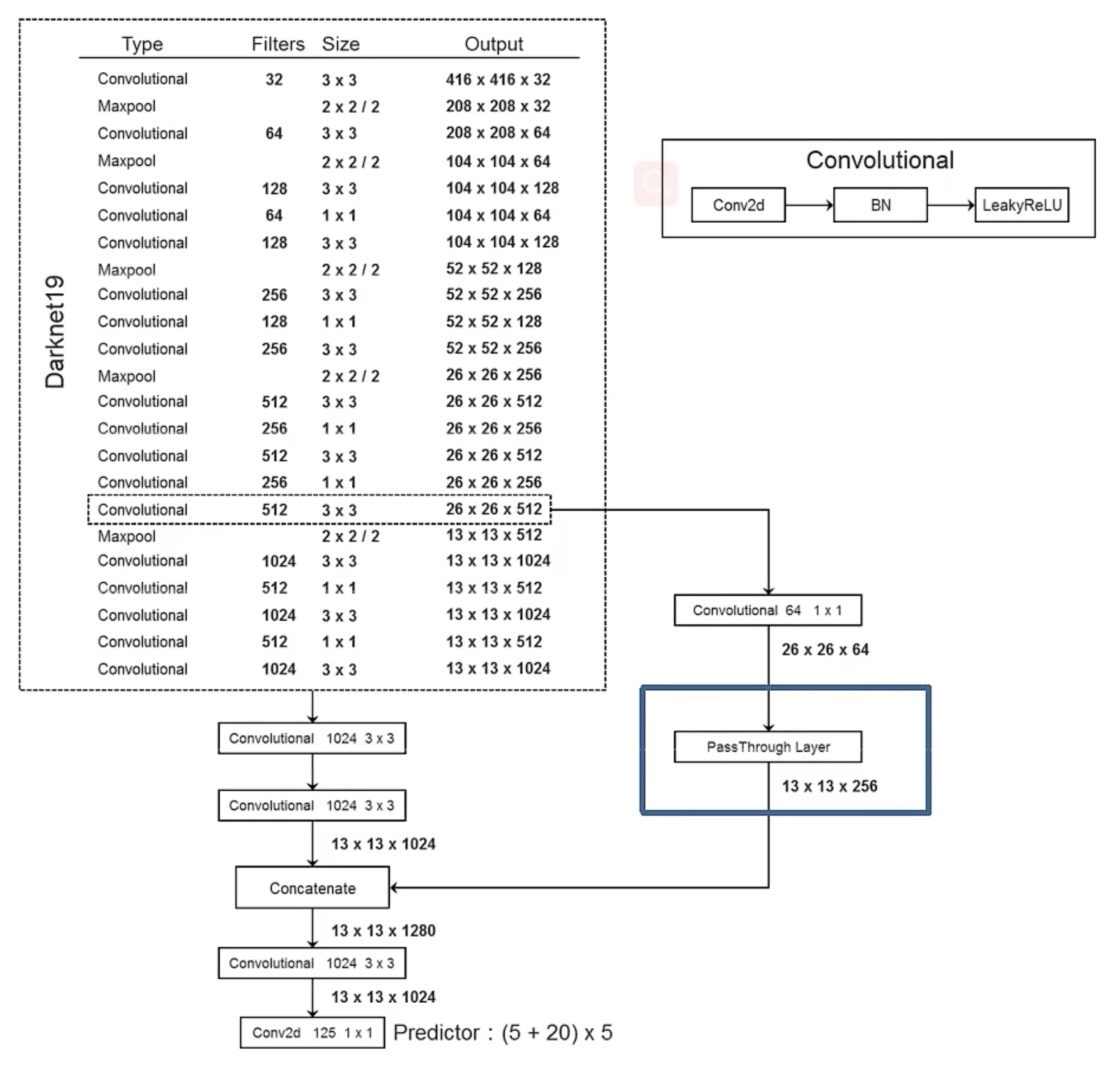

YOLO v2完整网络结构图：

Multi-Scale Training

YOLOv2没有券链接层，所以对网络输入大小没有限制，但是由于缩放因子为32（下采样倍数），需要输入尺寸为32的倍数。为了增加模型的鲁棒性，训练时每10个batch就改变一次输入图像大小从320x320到608x608。

速度改进

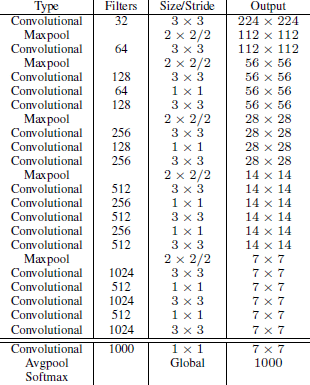

BackBone：Darknet-19

删除Darknet-19的最后一个卷积层，并用3个3x3卷积层和一个1x1卷积替代。

对于VOC数据集，每个网格中预测5个bounding boxes，每个boundingbox有5个参数(4个边界框回归参数+confidence)和20分类，即1+4+20=25，每个网格为5x25=125个filters。

YOLO v3

报告原文

由于原文是一篇技术报告，所以在很多地方讲解的都是很模糊的。

网络结构

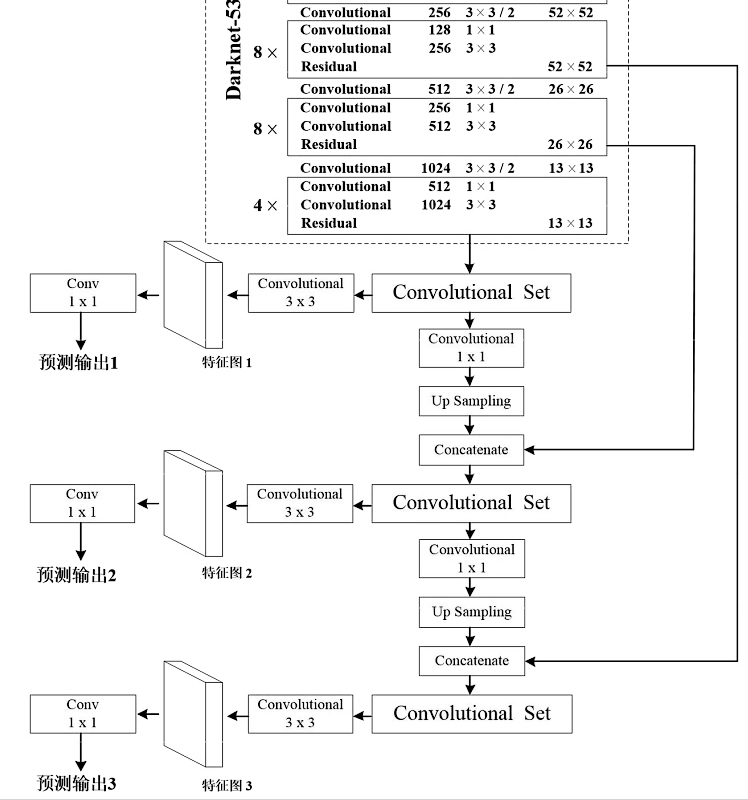

主干网络使用Darknet-53，添加了残差结构

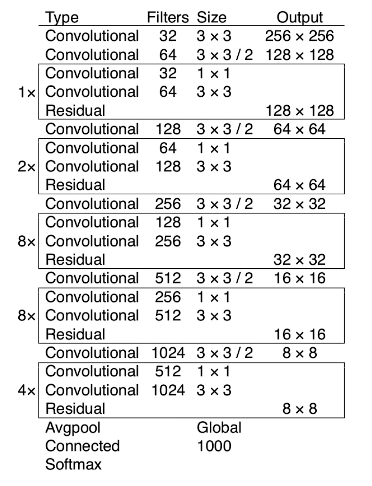

Darknet53：

在使用时移除了FC层。

目标边界框预测

YOLOv3在3个特征图中发的分别通过$(4+1+c)\times k$个大小为1x1的卷积核进行预测，$k$为预设边界框(bounding box prior)的个数（k默认取3）。

根据COCO数据集聚类得到预设边界框尺寸：

正负样本匹配

针对每一个GT分配一个Bounding box prior ，即每一个GT分配一个正样本，一个图片中有几个目标，就有几个正样本。分配原则是：将与GT重合程度最高的bounding box prior作为正样本，对于bounding box与GT重合但是不是最大但是超过阈值(0.5)则忽视，其他的则为负样本。如果bounding box prior没有被分配给GT，则它没有定位损失和类别损失，只有confidence。

损失函数

$$Loss(o,c,O,C,l,g)=\lambda_{1}Loss_{conf}(o,c)+\lambda_{2}Loss_{cla}(O,C)+\lambda_{3}Loss_{loc}(l,g)$$

$\lambda_{1},\lambda_{2},\lambda_{3}$为平衡系数

confidence损失：Binary Cross Entropy

$$Loss_{conf}(o,c)=-\frac{\sum_{i}(o_{i}ln(\hat{c}_{i})+(1-o_{i})ln(1-\hat{c}_{i}))}{N}$$

$\hat{c}_{i}=Sigmoid(c_{i})$为预测值c通过Sigmoid函数得到的预测置信度

$o_{i}\in[0,1]$表示一侧，表示预测目标边界框与真实边界框的IOU

原文中$o_{i}$只取0或者1，正样本为1，负样本为0

N为正负样本个数

类别损失

$$Loss_{cla}(O,C)=-\frac{\sum_{i\in pos}\sum_{j\in cla}(O_{ij}ln(\hat{c}_{ij})+(1-o_{ij})ln(1-\hat{c}_{ij}))}{N_{pos}}$$

$O_{ij}$取0或1，表示目标框i中是否存在第j类目标

$N_{pos}$是正样本个数

eg：

类别[A, B, C]

真实标签:

Object1:[0, 0, 1]

Object2:[0, 0, 1]

预测概率：经过Sigmoid处理，不是softmax，所以概率和不为1

Object1:[0.1, 0.8, 0.9]

Object2:[0.2, 0.7, 0.8]

定位损失

$$Loss_{loc}(t,g)=\frac{\sum_{i\in pos}(\sigma(t_{x}^{i})-\hat{g}_{x}^{i})^{2}+(\sigma(t_{y}^{i})-\hat{g}_{y}^{i})^{2}+(t_{w}^{i}-\hat{g}_{w}^{i})^{2}+(t_{h}^{i}-\hat{g}_{h}^{i})^{2}}{N_{pos}}$$

t是网络预测的回归参数，g是GT中心点坐标x，y与宽高（映射在grid cell中）
